大口径NWフランジを、
複数のブロックで締結。
NW80以上の大口径NW・KFフランジ接続に使用する チェーンクランプです。
複数のクランプブロックを連結した構造で、 センターリングを挟んだNWフランジの外周を締め付けます。
NW80・100・160に加え、 NW200・250までラインアップ。 大口径配管の接続に対応します。
NW80からNW250までの 大口径フランジ接続に対応します。
複数のクランプブロックを連結し、 フランジ外周を締め付けます。
各フランジサイズに合わせて、 4～7ブロックで構成されています。
用途に合わせたクランプ
フランジサイズや材質などに合わせて、 SCクランプ・チェーンクランプ・SUSクランプを取り扱っています。
NWクランプ
二つ割タイプ / NW10～NW50
NW10からNW50までの NW・KFフランジ接続に使用するクランプです。
詳しく見る →
NWチェーンクランプ
チェーンタイプ / NW80～NW250
複数のブロックを連結した構造で、 大口径NWフランジを締結します。
このページの製品
NW SUSクランプ
SUS304製
クランプ本体をSUS304とした NW・KFフランジ接続用クランプです。
詳しく見る →
口径ごとに、
ブロック数を設定。
チェーンクランプは、 複数のクランプブロックを連結して フランジ外周を囲む構造です。
ブロック数は各型式の製品仕様として決まっており、 NW80からNW250まで、 フランジサイズに応じた構成となっています。
製品仕様
NW80からNW250までの5サイズをラインアップしています。

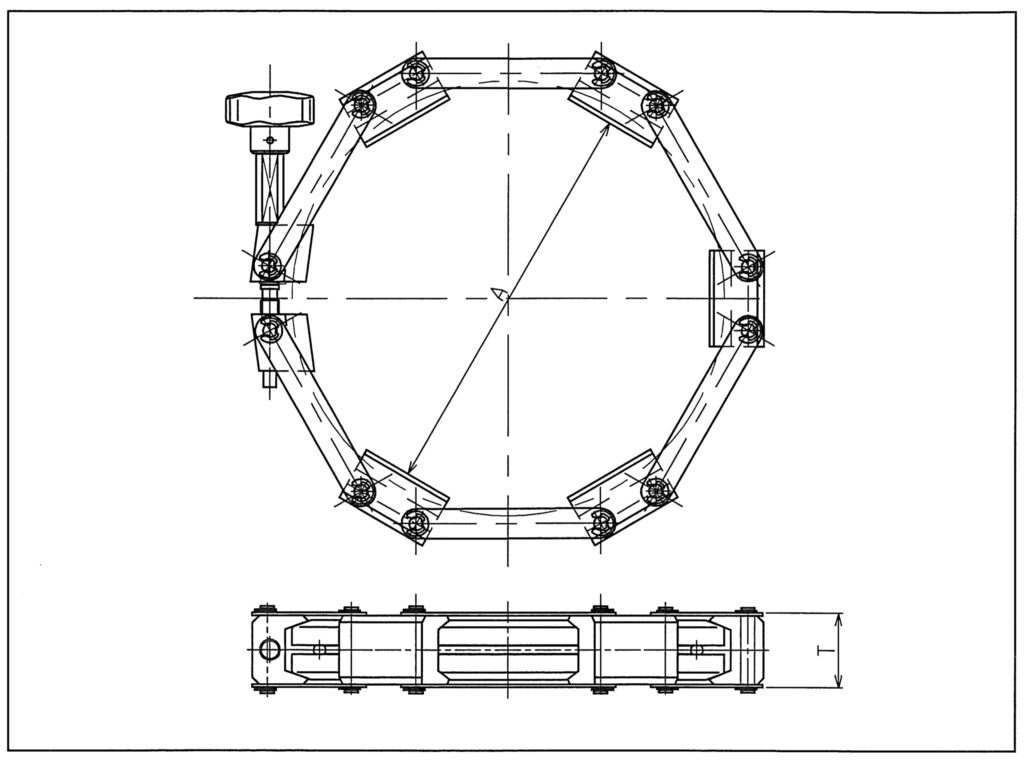

A・B・C・Tの各寸法位置については、 上部の構造参考図をご確認ください。
| 型式 | フランジサイズ | A (mm) |
B (mm) |
C (mm) |
T (mm) |
ブロック数 |
|---|---|---|---|---|---|---|
| SCC-80N | NW80 | 230 | 165 | 100 | 37 | 4 |
| SCC-100N | NW100 | 260 | 185 | 122 | 37 | 5 |
| SCC-160N | NW160 | 300 | 228 | 178 | 37 | 5 |
| SCC-200N | NW200 | 360 | 239 | 300 | 37 | 6 |
| SCC-250N | NW250 | 400 | 288 | 350 | 37 | 7 |
アルミ
SUS304
NW80 ～ NW250
4 ～ 7
※ステンレス鋼 ASTM規格
フランジ口径に合わせた
クランプをご選定ください。
NW10～NW50にはSCクランプ、 NW80～NW250には チェーンクランプをラインアップしています。
また、SUSクランプや NW・KFフランジ用トグルクランプも取り扱っています。 口径や材質、使用条件についてご相談ください。
