NWフランジを、
シンプルに確実に接続。
NW・KFフランジ接続に使用する 二つ割タイプのクランプです。
センターリングを挟んだ2枚のNWフランジを 両側から締め付け、 Oリングを適切に圧縮することで 真空配管をシールします。
SCシリーズはNW10からNW50までをラインアップ。 クランプ本体にはアルミ、 その他の部品にはSUS304を使用しています。

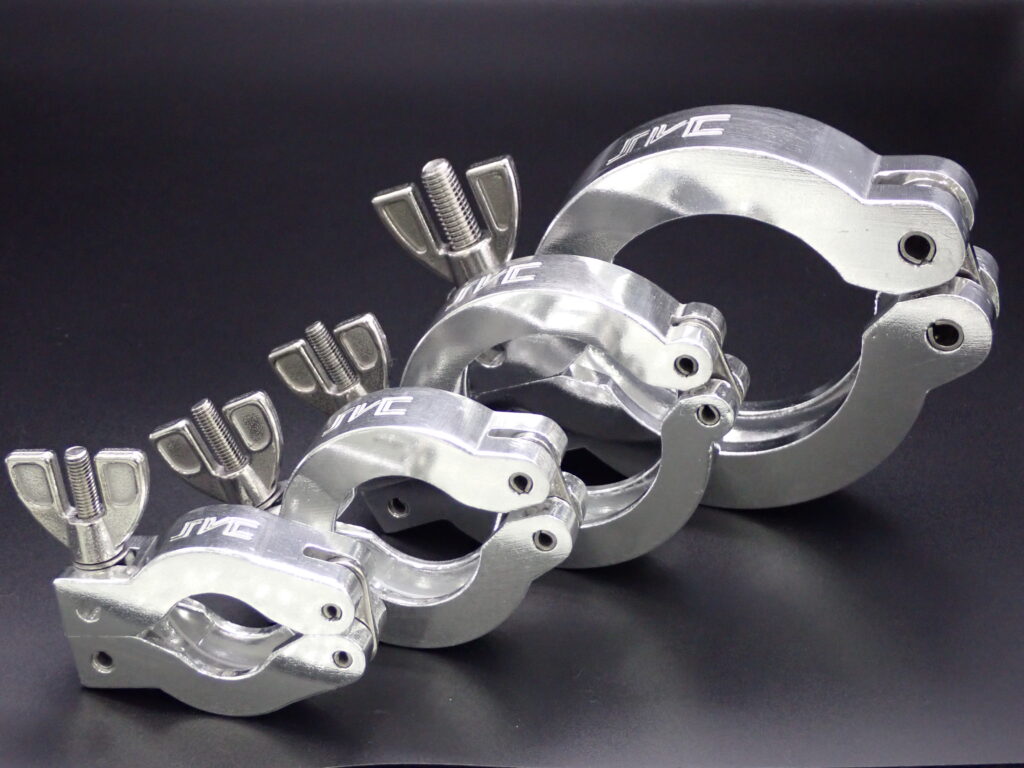

2つのクランプ部品で NWフランジを両側から締め付けます。
NW・KF配管に対応する 5サイズをラインアップしています。
クランプ本体はアルミ、 その他の部品はSUS304です。
用途に合わせたクランプ
フランジサイズや使用条件に合わせて、 SCクランプ・チェーンクランプ・SUSクランプを取り扱っています。
NWクランプ
二つ割タイプ / NW10～NW50
NW・KFフランジ接続に使用する 基本的な二つ割タイプのクランプです。
このページの製品
NWチェーンクランプ
チェーンタイプ
複数の部品を連結した構造で、 大口径のNWフランジ接続に使用するクランプです。
詳しく見る →
NW SUSクランプ
ステンレス製
クランプ本体をステンレス製とした NW・KFフランジ接続用クランプです。
詳しく見る →製品仕様
NW10からNW50までの5サイズをラインアップしています。

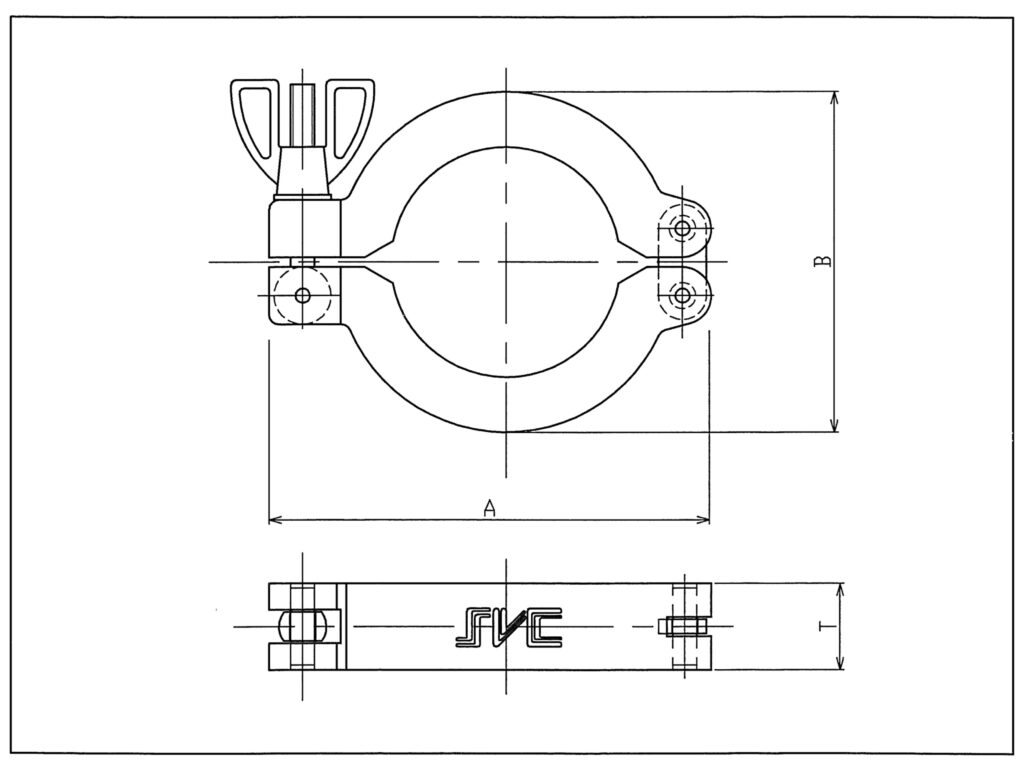

A・B・Tの各寸法位置については、 上部の寸法図をご確認ください。
| 型式 | フランジサイズ | A (mm) |
B (mm) |
T (mm) |
|---|---|---|---|---|
| SC-10N | NW10 | 62 | 40 | 17 |
| SC-16N | NW16 | 62 | 40 | 17 |
| SC-25N | NW25 | 72 | 54 | 17 |
| SC-40N | NW40 | 90 | 70 | 17 |
| SC-50N | NW50 | 122 | 92 | 24 |
アルミ
SUS304
NW10 ～ NW50
※ステンレス鋼 ASTM規格
フランジ・センターリング・
クランプで接続。
NW配管では、 2枚のフランジの間にセンターリングを配置し、 その外周をクランプで締め付けます。
クランプを締めることでOリングが圧縮され、 フランジ間をシールします。
接続する2枚のフランジ
Oリングでシール
外周から締め付け
口径・使用条件に合わせた
クランプをご選定ください。
SCクランプのほか、 大口径用のチェーンクランプ、 ステンレス製のSUSクランプなどを取り扱っています。
また、NW・KFフランジ用の トグルクランプも取り扱っています。 必要な口径・材質・使用条件についてご相談ください。
クランプについて相談する →
